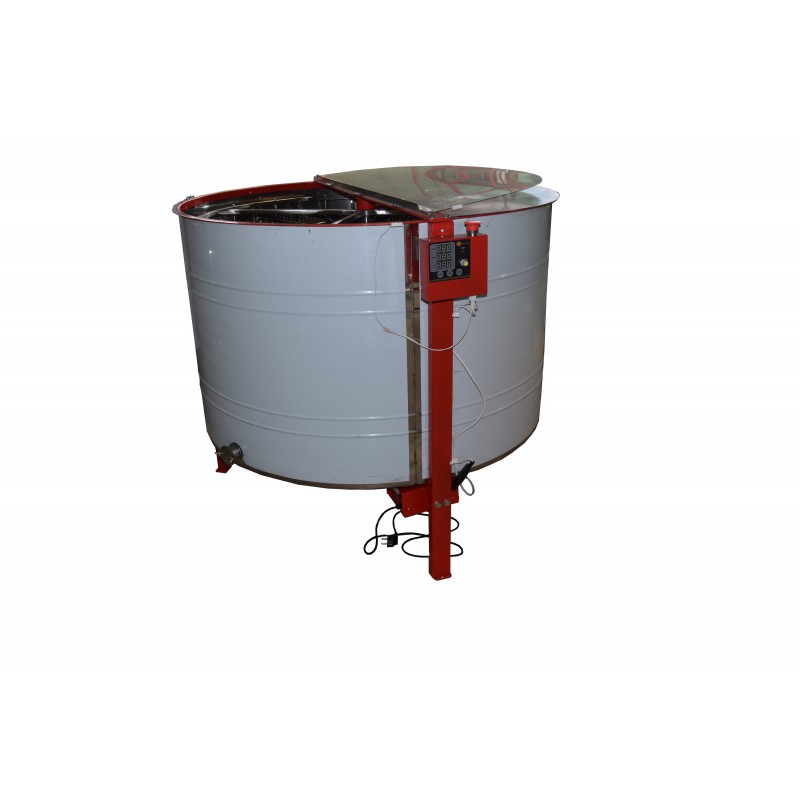

Медогонка на Рутівську рамку. 16-ти рамкова Автоматична, редуктор ремінний

Особливістю цієї медогонки є конструкція ротора. Він має роздільні пластини. Касети при обертанні ротора прилягають не до обода ротора, а до роздільних пластин, які, у свою чергу, спираються на касети. Таким чином, у тому ж діаметрі бака розміщується більше касет. Невеликий «недоповорот» касет сприяє кращому відкачуванню меду, оскільки чарунки також розташовані під невеликим кутом до горизонту. Каркас ротора, зварений із профільної труби, не має перегородок у верхній завантажувальній частині, що є зручнішим при завантаженні та вивантаженні рамок. Ротор такої конструкції краще сприймає дисбаланс від нерівних за масою рамок, пружно компенсує його, коливання в меншій мірі передаються на саму медогонку, завдяки чому вона стає більш стійкою.
Привід медогонки складається з електродвигуна і 2-ступеневого ремінного приводу, закритого кожухом. Живлення електродвигуна – 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, встановлений у нижній частині медогонки, або від двох послідовно з’єднаних акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробоче положення по радіусу до центру і повертаються при обертанні ротора медогонки у той чи інший бік залежно від напряму обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному або автоматичному режимі.

Робота медогонки в ручному режимі (РВ)
Швидкість, напрямок і час обертання в цьому режимі встановлюються на пульті блоку управління вручну за допомогою відповідних важелів. Після завершення обертання в одну зі сторін або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом — наприклад, включення реверсу або вхід у меню програмування.


т. О – вісь обертання (вісь медогонки)
т. 1 – центр касети

Робота медогонки в автоматичному режимі
Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті управління одну з програм (Р1; Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів, а також час відкачування запрограмовані на підприємстві-виробнику та є незмінними для кожної програми. Після завершення обертання в одну зі сторін, як і в ручному режимі, виконується витримка 22 сек.

Характеристики автоматичного режиму
